Pystytelinerullan muotoilukone: komponentit, profiilit ja osto-opas

Mikä on an Pystysuora telinerullamuodostuskone ?

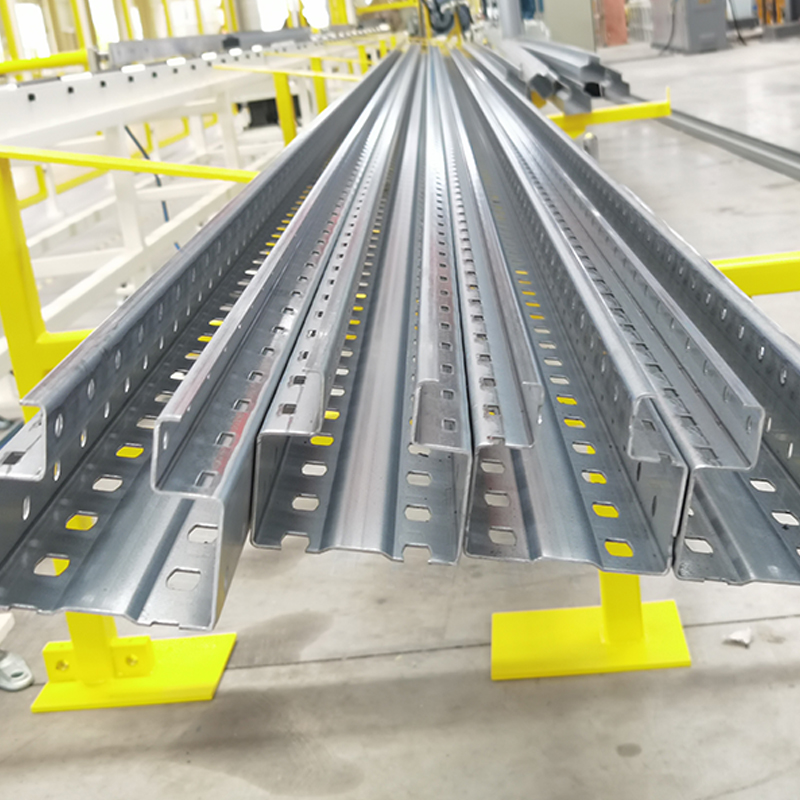

Pystyhyllystökone on kylmävalssattu muovausjärjestelmä, joka on erityisesti suunniteltu tuottamaan pystysuorat pylväsprofiilit, joita käytetään lavahyllyissä, hyllyjärjestelmissä ja teollisissa varastorakenteissa. Nämä pystysuorat pylväät – tyypillisesti C-profiiliset, avoimet tai laatikkoprofiilit, joissa on säännöllisin väliajoin rei'itetyt pisarat tai pyöreät reiät – ovat jokaisen varaston tai jakelukeskuksen hyllyjärjestelmän rakenteellinen selkäranka. Niiden valmistaminen tasaisella geometrialla, tarkalla reikävälillä ja oikealla materiaalipaksuudella ei ole neuvoteltavissa: yksikin toleranssin ulkopuolella oleva pystysuora vaarantaa koko telinetilan kantavuuden.

Toisin kuin yleiskäyttöiset rullanmuovauslinjat, pystysuora telinekone integroituu esi- tai jälkilävistysasemat suoraan muodostussekvenssiin , varmistaen, että pisararaot, pyöreät reiät ja kiinnitysaukot, jotka hyväksyvät palkkien liittimet ja jäykistyskomponentit, on leimattu täsmällisin välein jokaisen valmistetun pystytuen koko pituudelta. Muovauksen ja lävistyksen yhdistelmä yhdellä ajolla eliminoi toissijaiset toiminnot, vähentää käsittelyvaurioita ja saavuttaa suoritusnopeudet, joita erilliset toiminnot eivät pysty vastaamaan.

Pystysuoran telinerullan muodostuslinjan tärkeimmät osat

Täydellinen pystysuora telinerullan muodostuslinja on sarja integroituja asemia, joista jokainen suorittaa tietyn toiminnon materiaalin muuntamisessa kelanauhasta valmiiksi pylväsprofiiliksi. Kunkin aseman roolin ymmärtäminen selventää, missä laatu on sisäänrakennettu – ja missä se voi vaarantua alimäärittelyn vuoksi.

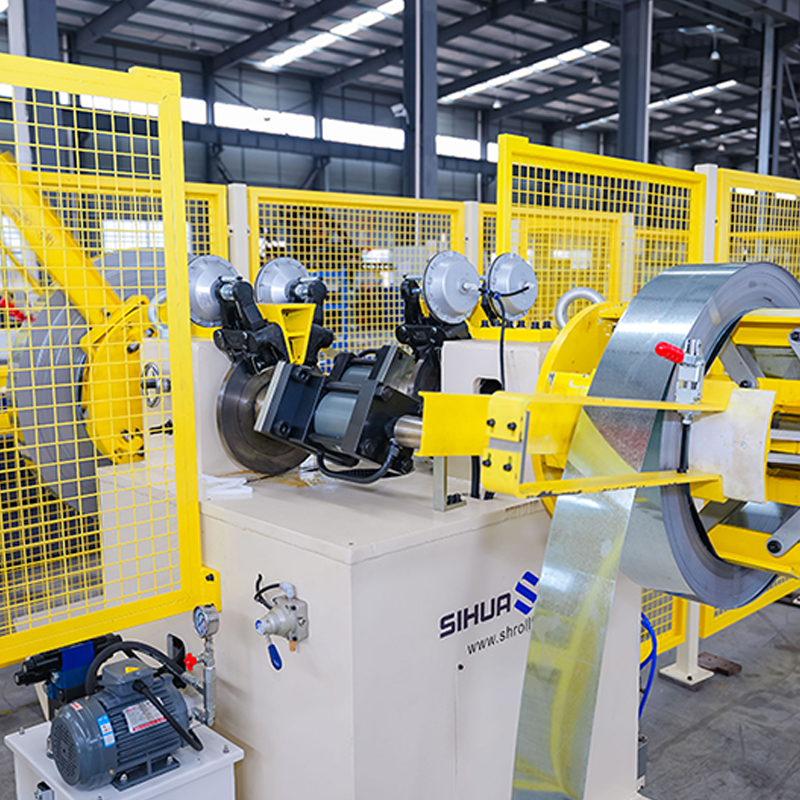

Decoiler ja suoristus

Sinkitystä tai esimaalatusta teräsnauhasta valmistettu kela (tyypillisesti 1,5–3,0 mm paksu, 100–200 mm leveä) asennetaan hydrauliseen kelauslaitteeseen, joka ohjaa nauhan kireyttä koko ajon ajan. Moottoroitu suoristin, jossa on useita rullia, poistaa kelasarjan – käämityksen aiheuttaman kaarevuuden – ennen kuin nauha tulee muodostusasemiin. Riittämätön oikaisu tässä vaiheessa tuo valmiiseen profiiliin kaaren ja kierteen, jota ei voida korjata myötävirtaan romuttamatta osuutta.

Esirei'itys Paina

Useimmissa pystysuuntaisissa telinelinjoissa pisararaot ja lisäreiät lävistetään ennen muotoilua eikä sen jälkeen, koska litteä nauha on paljon helpompi lävistää tarkasti kuin muodostettu C-osa. Esirei'ityspuristimessa käytetään servokäyttöistä tai hydraulista muottisarjaa, jossa on karkaistu työkaluteräslävistys, joka on sijoitettu tuottamaan tarkan telinerakenteen määrittelemän reikäkuvion. Rei'itysvälin tarkkuutta – tyypillisesti vaaditaan ±0,5 mm etäisyydellä 2 400 mm:n pystypituudella – ohjataan servosyöttöjärjestelmällä, joka indeksoi nauhan ohjelmoidulla reikävälillä ennen jokaista painallusta.

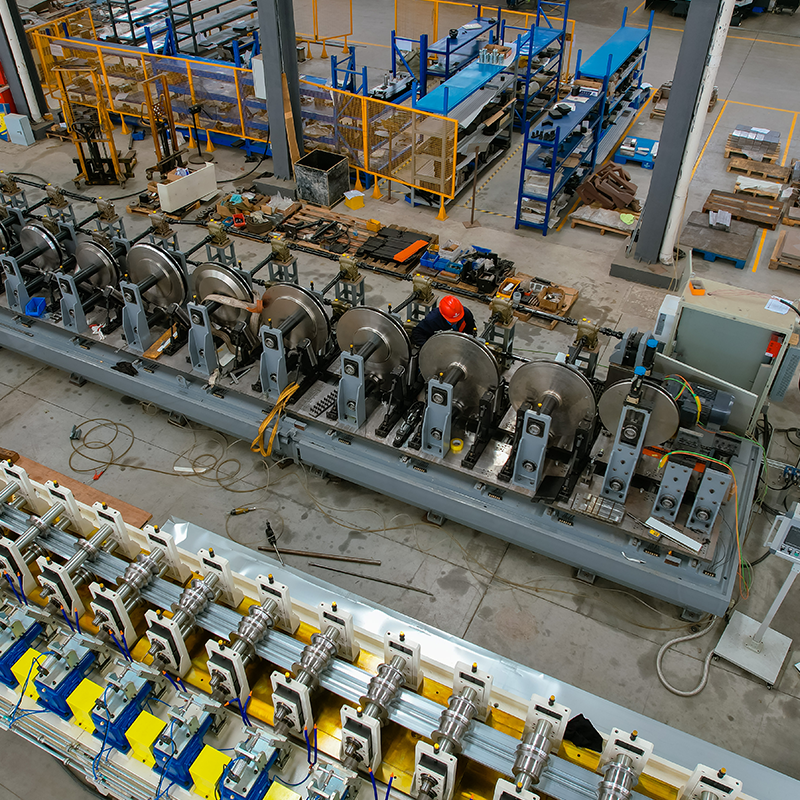

Valssaamo

Muovausmylly on koneen ydin, joka koostuu sarjasta parillisia ylä- ja alatelan työstöasemia, jotka on asennettu jäykkään jyrsintelineeseen. Jokainen asema taivuttaa nauhaa asteittain pienen kulmalisäyksen kautta – tyypillisesti 10–20° ajoa kohti – kunnes lopullinen profiiligeometria on saavutettu. Pystysuorat telineprofiilit vaativat 12-22 muodostusasemaa riippuen profiilin monimutkaisuudesta, materiaalin paksuudesta ja teräksen kovettumisen asteesta muotoilun aikana. Telatyökalut on valmistettu GCr15- tai D2-työkaluteräksestä, karkaistu HRC 58–62:een ja hiottu pieniin toleransseihin profiilin yhtenäisyyden säilyttämiseksi miljoonien tuotantometrejen ajan.

Jälkimuovaus Lävistys- tai Lovitusasema

Jotkin pystysuorat mallit vaativat ylimääräisiä lävistystoimenpiteitä muotoilun jälkeen – pään loveus pohjalevyn kiinnitystä varten, toissijaiset reikäkuviot radassa tai kohokuviointi tuotemerkin tunnistamiseksi. Nämä toimenpiteet suoritetaan toissijaisessa lävistyspuristimessa, joka on sijoitettu välittömästi muovausmyllyn ulostulon jälkeen profiilin ollessa edelleen linjan ohjausjärjestelmän tukema, mikä estää vääristymisen, joka syntyisi, jos muotoiltu osa poistetaan ja syötetään uudelleen erilliseen puristimeen.

Flying Shear tai Cold Saw Cutoff

Valmis profiili leikataan pituudeksi joko lentävällä leikkurilla (joka leikkaa liikkuessaan siiman nopeudella, mikä mahdollistaa suuren suorituskyvyn pysäyttämättä muovausprosessia) tai kylmäsahalla (joka tuottaa puhtaamman, jäysteettömän leikkauksen, mutta vaatii siiman hidastuvan jokaisella leikkausjaksolla). 2 400–6 000 mm pystysuorat ovat yleisiä; ±2 mm:n pituuden toistettavuus on telineiden valmistuksen vaatimustenmukaisuuden standardi.

PLC-ohjausjärjestelmä ja käyttöliittymä

Nykyaikaisia pystysuuntaisia telinelinjoja ohjaa PLC (yleensä Siemens S7 tai Mitsubishi Q-sarja), jossa on kosketusnäytöllinen käyttöliittymä, joka tallentaa tuotereseptit – rei'itysväli, reikäkuvio, leikkauspituus ja linjan nopeusparametrit – jokaiselle tuotevalikoiman pystysuoralle SKU:lle. Reseptipohjainen toiminta lyhentää saman työkalusarjan profiiliversioiden vaihtoaikaa minuutteihin ja tallentaa tuotantomäärät, vikalokit ja laatutiedot jäljitettävyyttä varten.

Valmistetut profiilityypit ja materiaalitiedot

Pystytelinerullakoneet on rakennettu tiettyjen profiilityökalusarjojen ympärille. Yleisimmät pystyprofiilit maailmanlaajuisessa hyllytuotannossa ovat:

Syöttömateriaali on yleisimmin S350GD tai S420GD kuumasinkitty teräskela EN 10346 mukaan, sinkkipinnoiteluokka Z275 (yhteensä 275 g/m² molemmilla puolilla). Korkeatuottoiset teräslaadut mahdollistavat ohuemmilla mitoilla vastaavan kuormituskapasiteetin saavuttamisen, mikä vähentää materiaalikustannuksia valmistettua pystysuoraa metriä kohden. Tämä on merkittävä tekijä telineiden valmistajille tyypillisissä tuotantomäärissä.

Tuotantonopeus, vaihto ja tuotannon suunnittelu

Linjan nopeutta pystysuorassa telinerullamuodossa säätelee ensisijaisesti esirei'ityspuristimen iskunopeus eikä muovausmyllykapasiteetti. Tyypilliset tuotantoparametrit hyvin määritellylle pystysuoralle telinelinjalle ovat:

• Muodostuslinjan nopeus: 15–40 m/min profiilin monimutkaisuudesta ja lävistystiheydestä riippuen
• Nettoteho: 800–2500 metriä valmiita pystysuoraa vuoroa kohden (8 tuntia), huomioiden kelan vaihdot, reseptien vaihdot ja aikataulutetut pysähdykset
• Profiilin vaihtoaika: 2–4 tuntia työkalusarjan vaihtoon (erilainen profiilileveys tai -mitta); alle 10 minuuttia reseptin vaihtamiseen samassa työkalusarjassa (eri pituinen tai nousu)
• Työkalun käyttöikä: 3–8 miljoonaa metriä per telatyökalusarja ennen uudelleenhiontaa, riippuen materiaalin kovuudesta ja sinkkipinnoitteen hankaavuudesta

Useita pystysuoraa SKU:ta valmistaville valmistajille nopean vaihtotyökalun kasettijärjestelmä – jossa kokonaiset muodostustelat on esiasennettu irrotettavalle kasetille ja vaihdettu yksikkönä – voi lyhentää profiilin vaihdon alle 30 minuuttiin, mikä parantaa merkittävästi laitteiden käyttöä sekatuotteiden tuotantoaikatauluissa.

Laadunvalvonta ja vaatimustenmukaisuus räkkipystysuoratuotannossa

Lavahyllyjen pystykannattimet ovat kansainvälisten turvallisuusstandardien kattamia rakenneosia. Tuotannon laatua on todistettavasti valvottava ja dokumentoitava näiden vaatimusten täyttämiseksi:

• EN 15512 (Eurooppa) ja RMI ANSI MH16.1 (Pohjois-Amerikka) säädettävät lavatelineiden rakennesuunnittelu- ja testausvaatimukset. Pystytukien valmistajien on testauksen avulla osoitettava, että heidän profiilinsa saavuttavat telineen suunnittelulaskelmissa käytetyt nimellisleikkausmoduulin, hitausmomentin ja nurjahdusvastuksen arvot.
• Reiän sijainnin toleranssi: Kyynelraon asento on säilytettävä ±0,5 mm:n sisällä nimellisvälistä, jotta varmistetaan palkkiliittimen kytkeytyminen eri telinekorkeuksille ja eri tuotantoeristä. Tämä edellyttää säännöllistä prosessinaikaista mittausta käyttämällä pitch-check-malleja vertailustandardeihin nähden.
• Profiilin mittatarkastus: Leveys-, syvyys-, laippakulma- ja keula-/kiertymismittaukset tulee tehdä jokaisen kelan alussa ja vähintään 500 tuotantometrin välein, ja tulokset kirjataan tuotteen valmistusspesifikaatiossa määriteltyjä toleranssirajoja vastaan.
• Materiaalin jäljitettävyys: Jokaisen tuotantoerän tulee olla jäljitettävissä saapuvan teräskelan sertifikaattiin, mikä mahdollistaa mahdollisten kenttävikojen tutkimisen ja osoittaa asianmukaista huolellisuutta loppuasiakkaille ja sääntelyelimille.

Pystysuoran telinerullamuodostuskoneen määrittäminen: tärkeimmät kysyttävät kysymykset

Pystysuoran telinerullakoneen valinta on pääomasijoitus, joka on tyypillisesti 150 000–600 000 USD riippuen automaatiotasosta, lävistyskapasiteetista ja ohjausspesifikaatioista. Seuraavat kysymykset erottavat vakavat toimittajat niistä, jotka tarjoavat pinnallisesti samankaltaisia, mutta vajavaisesti suunniteltuja laitteita:

• Mikä on lävistyspuristimen vetoisuus ja mikä on suurin samanaikainen lävistysala? Tiheät kyynelkuviot vaativat suuremman vetoisuuden kuin puristimen nimelliskapasiteetti saattaisi antaa olettaa, kun kaikki lävistykset ampuvat samanaikaisesti.
• Mikä rullatyökalujen materiaali ja kovuus on vakiona ja mikä on taattu käyttöikä? Hyvämaineinen valmistaja ilmoittaa vähimmäismetrimäärän hiontaa kohti ja antaa sille takuuajan.
• Mitä PLC- ja HMI-merkkejä käytetään, ja onko maassasi saatavilla paikallista huoltoa ja varaosia? Tuntemattoman kotimaisen PLC-merkin ohjaama linja voi olla vaikeaa ja kallista ylläpitää valmistajan kotimarkkinoiden ulkopuolella.
• Voidaanko linja osoittaa kulkevan sinun profiiliasi nimellisnopeudella ennen hyväksymistä? Kaikki hyvämaineiset koneenrakentajat hyväksyvät tehdashyväksyntätestauksen (FAT) sovittujen laatu- ja nopeuskriteerien mukaisesti maksuehtona.
• Mitä käyttöönottotukea, kuljettajan koulutusta ja varaosapakettia sisältyy? Ilman riittävää käyttöönottotukea ja ensimmäisen vuoden varaosasarjaa saapuva rullamuovauslinja maksaa menetetyssä tuotannossa huomattavasti enemmän kuin budjetin ja hyvin tuetun konehankinnan välinen ero.

Pystytelinerullakone on viime kädessä vain niin hyvä kuin sen tuottamien profiilien konsistenssi tasaisella tuotantonopeudella. Sen tiukka määrittäminen mittojen toleranssia, työkalujen pitkäikäisyyttä ja ohjausjärjestelmän standardeja vastaan ​​– pelkän ostohinnan sijaan – on telineiden valmistajan tärkein yksittäinen päätös tuotantolinjaa perustaessaan tai päivittäessään.
