Metallilevyn rullamuovauskone: miten se toimii, tyypit ja osto-opas

Mikä on metallilevy Rullamuovauskone ?

Metallilevyn rullamuovauskone on jatkuva kylmämuovausjärjestelmä, joka muotoilee asteittain litteän metallikelan tietyksi poikkileikkaukselliseksi profiiliksi ohjaamalla sen sarjan parillisten tela-asemien läpi. Jokainen asema taivuttaa metallinauhaa asteittain - tyypillisesti muutaman asteen ajoa kohti - kunnes haluttu geometria on saavutettu koneen ulostulopäässä. Prosessi ei vaadi lämmitystä, vaan se perustuu täysin metallin mekaanisiin ominaisuuksiin ja työkalujen tarkkuuteen, jotta saadaan aikaan yhtenäisiä, mittatarkkoja profiileja suurella nopeudella.

Rullamuovaus on yksi tehokkaimmista saatavilla olevista metallintyöstöprosesseista pitkien, yhtenäisten profiilien valmistukseen suurissa määrissä. Yksi tuotantolinja voi käsitellä 10-100 metriä viimeisteltyä profiilia minuutissa riippuen materiaalin paksuudesta, profiilin monimutkaisuudesta ja leikkausmenetelmästä. Koska prosessi on jatkuva ja työkalut ovat kiinteät, mittojen tasaisuus on erittäin korkea – profiilin poikkileikkaukset pidetään tiukoissa toleransseissa tuhansien metrien aikana ilman, että käyttäjä puuttuu asiaan.

Metallilevyn rullamuovauskoneita käytetään rakenneosien, katto- ja verhouspaneelien, ovi- ja ikkunakarmien, telineiden ja hyllyjen komponenttien, autojen osien, aurinkopaneelien asennuskiskojen, kaapelihyllyjen ja satojen muiden profiilien valmistukseen rakennus-, valmistus- ja infrastruktuuriteollisuudessa maailmanlaajuisesti.

Kuinka rullamuovauskone toimii: Prosessi askel askeleelta

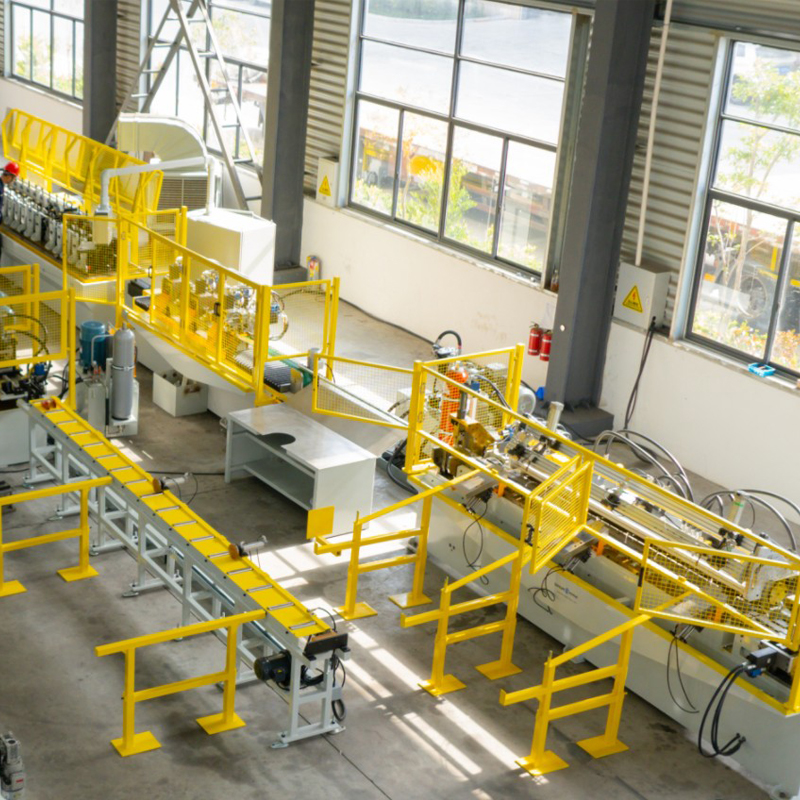

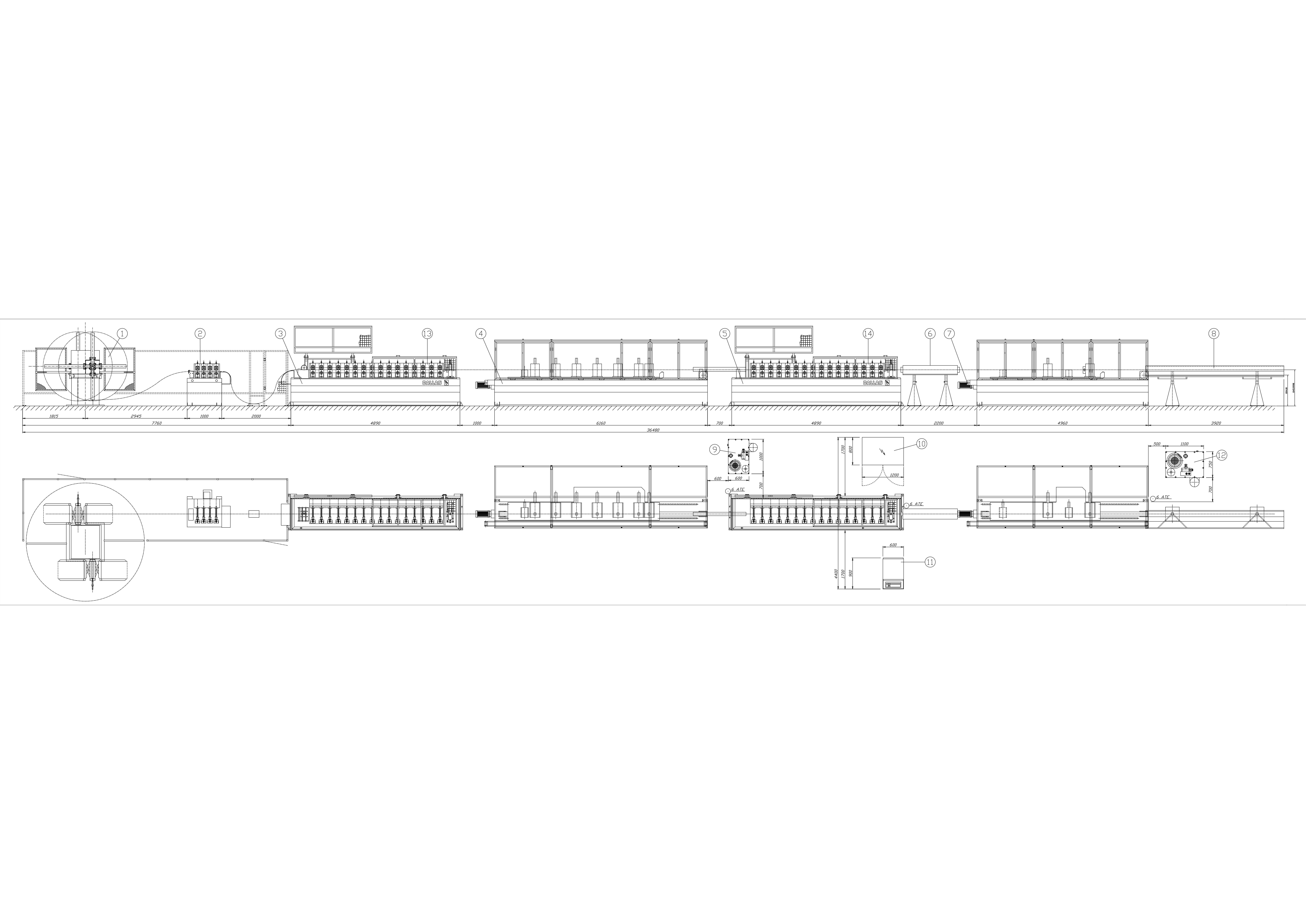

Rullamuovausprosessin ymmärtäminen auttaa valitsemaan oikean konekokoonpanon ja työkalut tiettyyn sovellukseen. Täydellinen tuotantolinja koostuu useista integroiduista asemista, jotka vievät metallin raakakelasta valmiiksi mitoitettuun profiiliin.

1. Decoiler

Prosessi alkaa purkulaitteella, joka pitää ja syöttää metallikäämiä. Kara laajenee kelan ytimen sisällä tarttuen siihen turvallisesti, ja kelauslaite pyörii jakaakseen nauhaa valvotulla nopeudella. Erottimet on mitoitettu kelan painokapasiteetin mukaan – tavallisesti 3–15 tonnia teollisuuslinjoilla – ja ne voivat olla moottoroituja (moottorikäyttöinen kelaus) tai passiivisia, jolloin muodostuslinjasta tuleva nauhan jännitys ohjaa kelaa.

2. Suoristus/tasoitus

Kierretyssä metallissa on jäännöskaarevuus (käämisarja), ja siinä voi olla varsijousi- tai reunaaaltovirheitä kelausprosessista. Monitelainen suoristin poistaa nämä tasaisuusvirheet ennen muovauksen aloittamista – kriittinen edellytys tasaisen profiiligeometrian saavuttamiselle, erityisesti kattopeltirullamuovauksessa, jossa paneelien tasaisuus vaikuttaa suoraan säätiiviyteen ja ulkonäköön.

3. Esirei'ityspuristin (valinnainen)

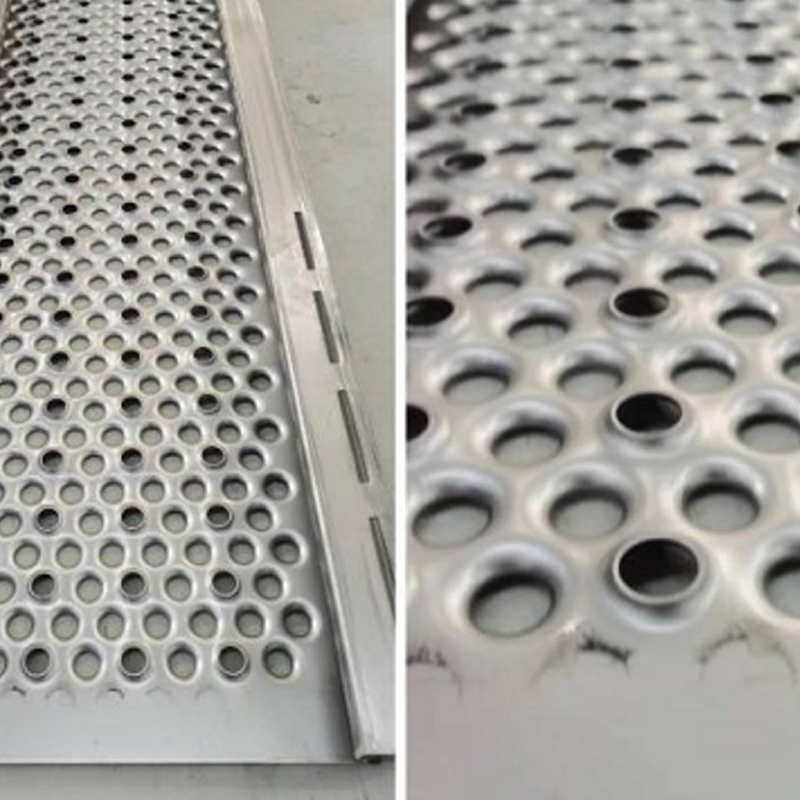

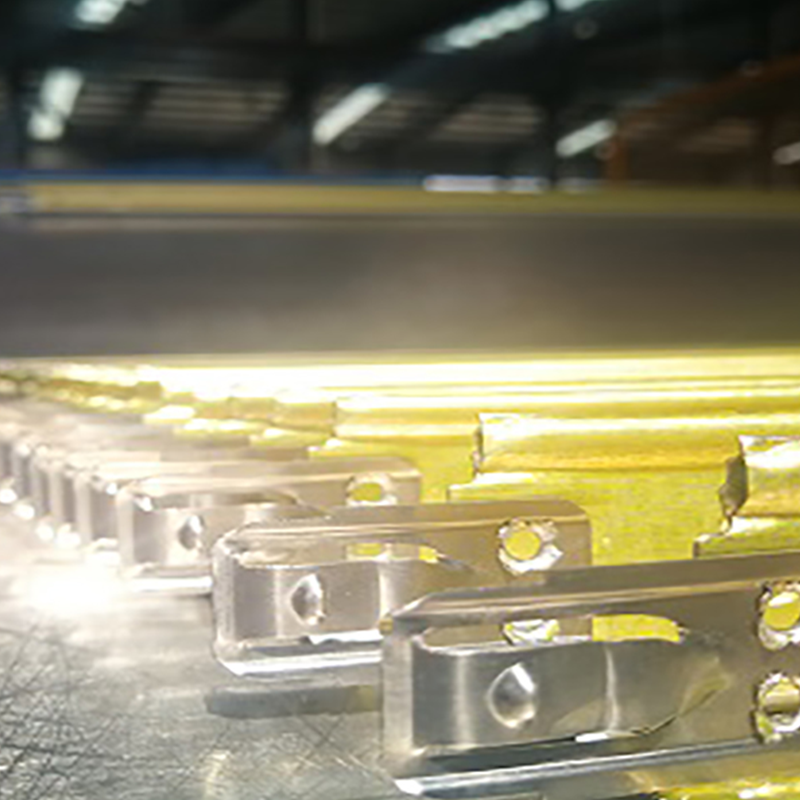

Monet telanmuodostuslinjat sisältävät servokäyttöisen lävistyspuristimen ennen muodostusasemia reikien, rakojen tai kohokuvioiden lisäämiseksi litteään nauhaan, kun se on silti helppo päästä käsiksi. Esilävistys on suositeltavampi kuin jälkimuovauksen lävistys, jos ominaisuudet on sijoitettava tarkasti muotoillun geometrian suhteen.

4. Valssausasemat

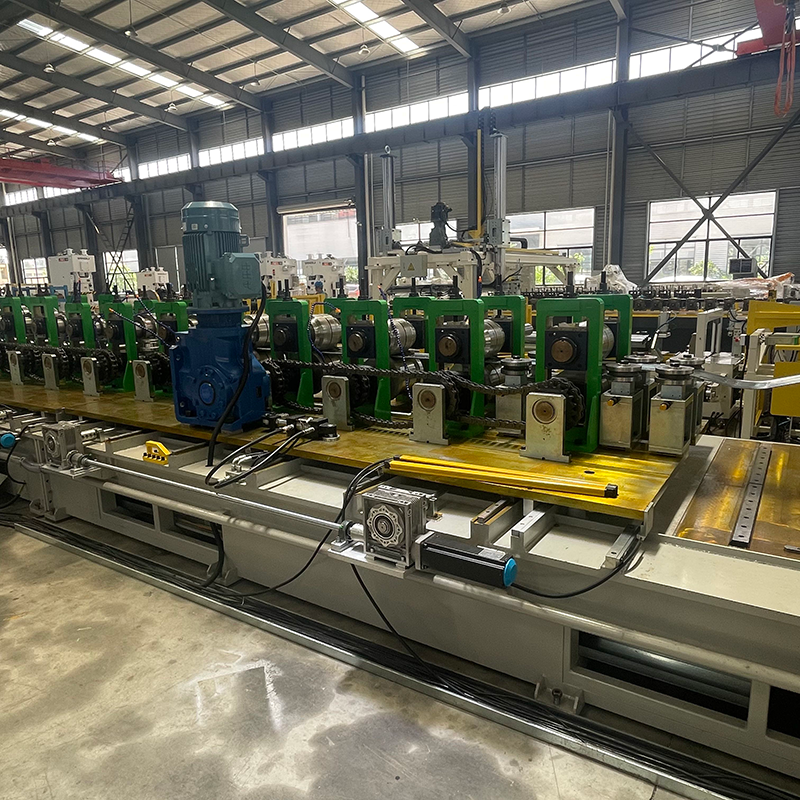

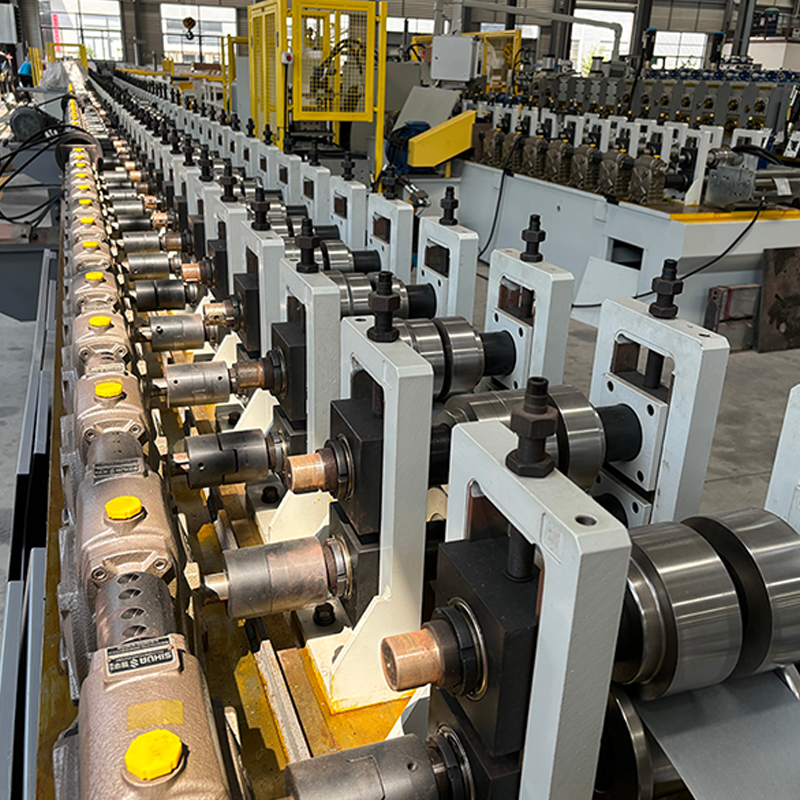

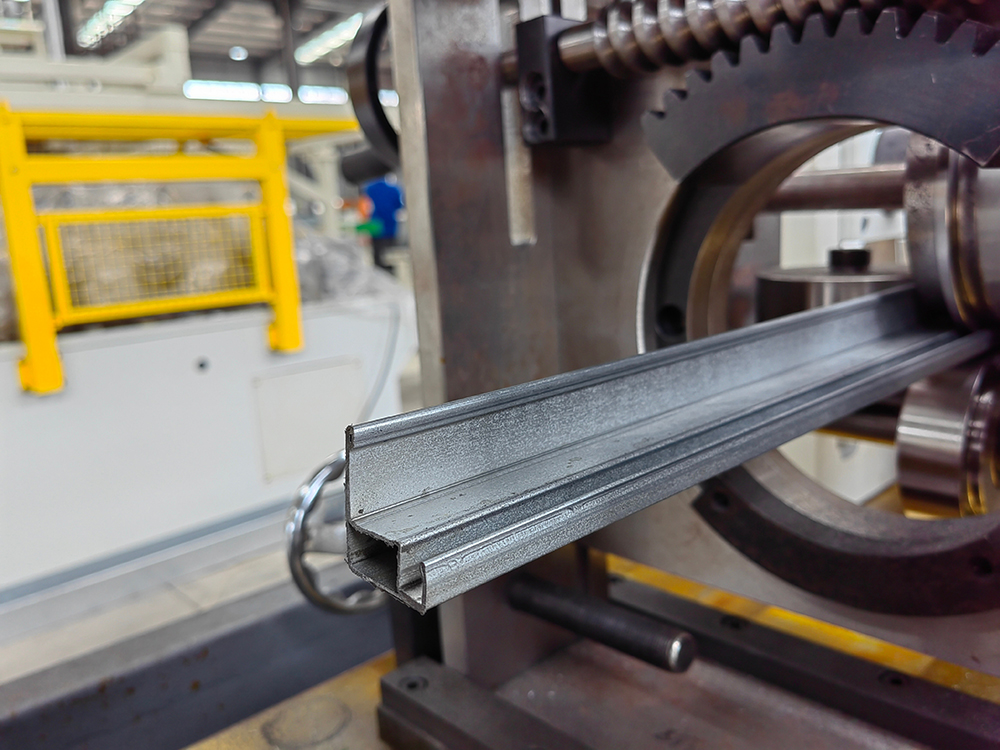

Koneen ydin on valssaamo – lineaarinen joukko muovaustelineitä, joista jokainen sisältää parin tarkasti koneistettua valssia, jotka on asennettu vaakasuuntaisille akseleille. Ylempi ja alempi tela on profiloitu vastaamaan nauhan geometriaa muodostusjakson tietyssä vaiheessa. Kun nauha kulkee jokaisen peräkkäisen aseman läpi, poikkileikkaus taivutetaan asteittain lähemmäs lopullista muotoaan. Tarvittavien asemien määrä riippuu profiilin monimutkaisuudesta, materiaalin paksuudesta, myötörajasta ja kokonaistaivutuskulmasta – yksinkertaiset profiilit voivat vaatia vain 8 asemaa, kun taas monimutkaiset arkkitehtoniset osat voivat vaatia 24 tai enemmän.

5. Muotoilun jälkeinen lävistys tai loveus (valinnainen)

Ominaisuudet, jotka on helpompi lisätä muotoilun jälkeen – kuten päätylovet, kulmakiinnikkeet tai reiät tietyissä laipan asennoissa – lisätään linjaan integroidulla jälkimuovausasemalla, joka on ajastettu kooderin avulla ampumaan tarkasti nauhan kohdissa.

6. Katkaisujärjestelmä

Linjan ulostulopäässä katkaisujärjestelmä jakaa jatkuvan profiilin yksittäisiin pituuksiin. Käytetään kahta päätyyppiä: a lentävä katkaisupuikko , joka kiihtyy vastaamaan linjan nopeutta, leikkaa ja vetäytyy takaisin – mahdollistaen täysin jatkuvan tuotannon pysäyttämättä nauhaa – ja stop-and-cut (esileikkaus) -järjestelmä, joka pysäyttää nauhan hetkeksi leikkaamaan. Lentävät katkaisujärjestelmät ovat vakiona nopeilla linjoilla ja pitkiä paneeleja tuottavilla linjoilla, joissa pysäyttäminen ja uudelleenkäynnistys heikentäisi läpimenoa ja pinnan laatua.

7. Run-Out Table ja pinoaminen

Valmiit profiilit poistuvat loppupöydälle ja kerätään manuaalisesti tai automaattisten pinoamisjärjestelmien avulla. Kattopaneelit ja pitkät rakenneosat vaativat huolellista käsittelyä pintojen naarmujen ja profiilin vääristymien välttämiseksi pinoamisen ja kuljetuksen valmistelun aikana.

Kattolevyn rullamuovauskoneet: tyypit ja profiilit

Katto- ja verhousala on yksi suurimmista rullamuovausteknologian loppumarkkinoista. A kattolevyn rullamuovauskone on suunniteltu erityisesti valmistamaan katto- ja seinäverhousprofiileja esimaalatusta tai galvanoidusta teräksestä, alumiinista tai kuparista. Näiden koneiden on tuotettava levyjä, jotka ovat tasaisia, mitoiltaan yhtenäisiä ja joissa ei ole pintavirheitä pituuksilla, jotka voivat olla 12 metriä tai enemmän – vaatimukset, jotka asettavat korkeat vaatimukset koneen jäykkyydelle, telojen kohdistukselle ja materiaalin käsittelylle.

Aaltopahvilevykoneet

Aaltopahvikoneet tuottavat klassisen siniaaltoprofiilin, jota käytetään maatalouden, teollisuuden ja asuinrakennusten kattoissa. Aallotettu kuvio on yksi yksinkertaisimmista rullamuovausgeometrioista, ja se vaatii suhteellisen vähän asemia, ja nämä koneet ovat kattolaitteiden markkinoiden laajimmin valmistettuja ja edullisimpia. Vakioaaltoprofiileja valmistetaan teräspaksuuksina 0,25–0,8 mm linjanopeuksilla 25–45 m/min.

Trapetsoidut / IBR-profiilikoneet

Puolisuunnikkaan muotoisissa kattoprofiileissa – mukaan lukien laajalti käytetyt IBR (Inverted Box Rib) ja R-paneeliprofiilit – on litteät kattilat ja kulmikkaat rivat, jotka tarjoavat erinomaisen kantokyvyn ja vedenpoiston aaltopahviin verrattuna. Nämä profiilit ovat vakiona kaupallisissa ja teollisissa kattoissa useimmilla markkinoilla. Monimutkaisempi geometria vaatii enemmän muovausasemia kuin aaltopahvikoneet, ja tarkka rivan geometria on kriittinen paneelin oikean lukituksen kannalta asennuksen yhteydessä.

Pysyvät saumaiset kattopaneelikoneet

Pysyvä sauma on korkealuokkainen arkkitehtoninen kattojärjestelmä, jossa paneelit lukittuvat toisiinsa kohotettujen pystysaumojen kautta, mikä eliminoi paljaat kiinnikkeet kokonaan. Pysyvät saumarullakoneet tuottavat ylös käännetyillä jaloilla varustettuja paneeleja, jotka saumataan mekaanisesti yhteen katolla, jolloin saadaan puhdas, vedenpitävä liitos. Nämä koneet vaativat erittäin suurta muovaustarkkuutta – saumageometrian on oltava tarkka, jotta mekaaniset saumaustyökalut toimivat oikein – ja ne toimivat tyypillisesti pienemmillä nopeuksilla kuin aallotetut tai puolisuunnikkaan muotoiset viivat. Pysyvät saumalinjat on usein suunniteltu kannettavat tai sivuston muodostavat järjestelmät jotka voidaan kuljettaa rakennustyömaalle ja valmistaa paikan päällä tarkalleen vaaditun pituisia paneeleja, mikä eliminoi peltojen leikkaamisen ja vähentää jätettä.

Sandwich-paneelilinjat

Sandwich-paneelilinjat yhdistävät kaksi rullamuovausasemaa - yksi ulkopinnalle ja toinen sisävuorausta varten - ja niiden välissä on ytimen ruiskutus- tai laminointivaihe. Tuloksena on komposiittipaneeli, jossa eristävä vaahto- tai mineraalivillaydin on liimattu kahden muodostetun metallikerroksen väliin. Sandwich-paneeleita käytetään laajalti kylmävarastoissa, liikerakentamisessa ja teollisuusrakennusten vaipaissa, joissa lämpöteho ja asennusnopeus ovat etusijalla.

Metallilevyvalssauskoneilla käsitellyt materiaalit

Rullamuovauskoneet voivat työstää monenlaisia metalleja edellyttäen, että materiaalilla on tarpeeksi taipuisuutta kylmätaivuttamiseen ilman halkeamia ja yhdenmukaiset mekaaniset ominaisuudet koko kelan leveydellä. Yleisimmin käsitellyt materiaalit ovat:

• Galvanoitu teräs (kuuma- ja sähkösinkitty): Hallitseva materiaali katto- ja rakenneprofiileissa. Sinkkipinnoite suojaa korroosiolta; Vakiopinnoitteet vaihtelevat Z100 - Z275 g/m². Kattojen paksuus on tyypillisesti 0,25–1,2 mm; rakenneprofiilit käyttävät 1,0-4,0 mm.
• Esimaalattu teräs (PPGI/PPGL): Sinkitty teräs, jossa on tehtaalla levitetty orgaaninen pinnoite (polyesteri, PVDF tai SMP) toisella tai molemmilla puolilla. Esimaalattu kela eliminoi jälkimuotomaalauksen tarpeen ja on vakiomateriaali värikatto- ja arkkitehtonisissa verhouksissa. Maalijärjestelmän tulee olla riittävän joustava kestämään taivutusmuodonmuutoksia halkeilematta tai hilseilemättä.
• Alumiini: Käytetään, kun kevyt paino ja luonnollinen korroosionkestävyys ovat etusijalla. Alumiinilejeeringit 1100, 3003 ja 5052 ovat yleisiä katto- ja verhoussovelluksissa. Alumiini vaatii muunnettua telan geometriaa ja pienempää linjanopeutta verrattuna teräkseen erilaisten takajousto-ominaisuuksiensa vuoksi.
• Ruostumaton teräs: Käytetään hygieenisissä, kemikaaleja kestävissä tai erittäin syövyttävissä ympäristöissä. Ruostumaton teräs kovettuu nopeasti muovauksen aikana, mikä vaatii enemmän muovausasemia ja vankempaa työkalua kuin vastaavan paksuinen pehmeä teräs.
• Kupari ja sinkki: Käytetään korkealuokkaisissa arkkitehtonisissa katto- ja verhouksissa. Nämä materiaalit ovat pehmeämpiä ja vaativat huolellista käsittelyä, jotta telojen pinta ei vaurioidu – telan pinnan viimeistely ja kosketuspaine ovat kriittisiä.
• Erittäin luja teräs (HSS / AHSS): Käytetään yhä enemmän rakenneosissa ja autoprofiileissa, joissa lujuus-painosuhde on kriittinen. Lujat teräkset vaativat huomattavasti enemmän muovausvoimaa ja enemmän asemia takaisinjousituksen hallintaan, ja työkalujen kulumisnopeus on korkeampi kuin miedolla teräksellä.

Tärkeimmät tekniset tiedot, jotka on arvioitava valittaessa rullanmuovauskonetta

Metallilevyn rullamuovauskoneen hankinta on merkittävä pääomainvestointi. Seuraavien teknisten tietojen arvioiminen varmistaa, että kone vastaa sekä nykyisiä tuotantovaatimuksia että ennakoitavia tulevia tarpeita.

1. Materiaalin paksuusalue: Varmista, että koneen muovauskapasiteetti kattaa koko valikoiman materiaalimittareita, joita aiot käyttää, mukaan lukien mahdolliset tulevat laajennukset. 0,3–1,0 mm teräkselle tarkoitettua konetta ei voi työntää 1,5 mm:n syvyyteen vahingoittamatta työkaluja ja akseleita.
2. Profiilin leveys ja nauhan leveyskapasiteetti: Koneen suurimman kelan leveyden ja muotoiluleveyden on vastattava tuotevalikoimasi leveintä profiilia, ja tarvittaessa on sallittava reunan leikkaus.
3. Muodostusasemien lukumäärä: On oltava riittävä profiilin monimutkaisuuteen ja materiaalin myötörajaan nähden. Alitehoinen työkalu, jossa on liian vähän asemia, tuottaa takaiskun, mittavirheen ja pintamerkinnät.
4. Linjan nopeus: Ilmaistu metreinä minuutissa. Suurempi nopeus lisää läpimenoa, mutta vaatii tehokkaampia katkaisujärjestelmiä, parempaa nauhan ohjausta ja tarkempaa kelan syöttöä. Varmista, että nimellisnopeus on saavutettavissa suunnittelumateriaalin paksuudella, ei vain vähimmäismittauksella.
5. Ajojärjestelmä: Ketjukäyttöiset jalustat ovat kustannustehokkaita ja kestäviä, mutta ne tarjoavat vähemmän tarkan nopeudensäädön kuin yksittäiset servokäyttöiset jalustat. Nykyaikaiset nopeat ja moniprofiiliset linjat käyttävät yhä enemmän servokäyttöjä jokaisessa jalustassa, mikä mahdollistaa muotoiluparametrien digitaalisen ohjauksen.
6. Työkalumateriaali ja kovuus: Rullamuovaustyökalut valmistetaan tyypillisesti D2- tai Cr12MoV-työkaluteräksestä, lämpökäsitelty 58–62 HRC:hen. Korkeampi kovuus pidentää työkalun käyttöikää, mutta lisää haurautta – oikea spesifikaatio riippuu materiaalityypistä ja tuotantomäärästä.
7. Ohjausjärjestelmä: Nykyaikaiset rullamuovauslinjat käyttävät PLC-pohjaista ohjausta HMI-kosketusnäyttöliitännöillä, pituuspohjaista katkaisuohjausta kooderin kautta ja tuotantotietojen kirjaamista. Tarkista yhteensopivuus laitoksesi virtalähdestandardien ja käytettävissä olevan käyttäjän taitotason kanssa.
8. Myynnin jälkeinen tuki ja varaosien saatavuus: Työkalut, laakerit, akselit ja katkaisuterät ovat kuluvia osia, jotka on vaihdettava säännöllisesti. Varmista, että valmistajalla tai sen paikallisella edustajalla on varastossa tärkeitä varaosia ja että se voi tarjota teknistä tukea hyväksyttävän vasteajan kuluessa.

Rullamuovauksen edut vaihtoehtoisiin metallinmuovausprosesseihin verrattuna

Rullamuovaus kilpailee puristusjarrutuksen, suulakepuristuksen ja leimaamisen kanssa muotoiltujen metalliprofiilien valmistuksessa. Sen eduista tulee ratkaisevia tietyissä tuotantoskenaarioissa:

• Suuren volyymin tuotannon tehokkuus: Kun telamuovauslinja on asennettu, se tuottaa valmiita profiileja jatkuvasti minimaalisella työmäärällä. Yksikkökohtaiset tuotantokustannukset laskevat nopeasti volyymin mukana siten, että puristusjarrun taivutus - joka edellyttää jokaisen kappaleen yksilöllistä käsittelyä - ei voi vastata.
• Rajoittamaton profiilin pituus: Rullamuovaus tuottaa minkä tahansa pituisia profiileja, joita rajoittaa vain kelan syöttö, kun taas puristimen jarrutusta rajoittaa puristusalustan pituus ja käsittelykyky. Tämä on kriittistä katto- ja rakennesovelluksissa, joissa tarvitaan yli 6–8 metriä pitkiä paneeleja tai osia.
• Ylivoimainen pintakäsittely: Kylmämuovausprosessi ja kontrolloitu telakosketus säilyttävät valmiiksi maalatut ja kiillotetut pinnat paremmin kuin meisto- tai kuumamuovausprosessit, joten rullamuovaus on esikäsiteltyjen materiaalien valinta.
• Tasaiset toleranssit mittakaavassa: Kiinteä työkalugeometria tuottaa saman poikkileikkauksen koko tuotantoajon ajan, mikä saavuttaa mittayhteensopivuuden, jota manuaaliset puristusjarrutoiminnot eivät voi luotettavasti toistaa tuhansia kappaleita.
• Toissijaisten toimintojen integrointi: Lävistys, kohokuviointi, loveus ja katkaisu voidaan kaikki integroida yhdeksi rullanmuovauslinjaksi, mikä eliminoi toissijaisen käsittelyn ja vähentää kokonaistuotantoaikaa ja työvoimakustannuksia.
