Pystytelinerullan muotoilukone: miten se toimii ja osto-opas

Mikä an Pystysuora telinerullamuodostuskone Tuottaa

Pystytelinerullakone on tarkoitukseen rakennettu tuotantolinja, joka muuntaa kelatut teräsnauhat rei'itetyiksi, kylmämuovatuiksi pystypylväiksi, joita käytetään lavahyllyissä, hyllyissä ja varastojärjestelmissä. Pystypylväs – jota kutsutaan myös pystytolpaksi tai pystyrunkopilariksi – on minkä tahansa telinejärjestelmän rakenteellinen selkäranka, ja sen geometria, rei'ityskuvio ja mittojen yhtenäisyys määräävät valmiin telinekokoonpanon kantavuuden ja yhteensopivuuden.

Toisin kuin yleiset rullamuovauslinjat, pystysuora telinekone on suunniteltu erityisesti tätä profiiliperhettä varten. Pystytelineen poikkileikkaus on tyypillisesti C-kanavainen, laatikkoosa tai avoin pylväs, jossa on sarja pisara-, neliömäisiä tai pyöreitä rei'ityksiä, jotka on stanssattu säännöllisin välein – yleensä 50 mm tai 75 mm – pitkin uumaa ja laippoja. Nämä rei'itykset toimivat palkkiliittimien liitäntäpisteinä, jolloin palkin korkeutta voidaan säätää ilman työkaluja. Tämän tarkan kylmämuovatun geometrian ja tarkasti kulmien rei'itysten yhdistelmän tuottaminen tuotantonopeuksilla 15–25 metriä minuutissa vaatii koneen, joka yhdistää kelauksen, oikaisun, esilävistyksen, rullamuovauksen ja leikkaustoiminnot yhdeksi jatkuvaksi linjaksi.

Valmiin pystysuoran mittatarkkuus – erityisesti reiän jaon tasaisuus ja poikkileikkauksen suorakulmaisuus – määrittää suoraan, läpäiseekö koottu teline kuormitustestausstandardit kuten EN 15512 Euroopassa, RMI Pohjois-Amerikassa tai AS 4084 Australiassa. Toleranssin pinoamisesta useiden pystytukien välillä tulee kriittistä monipaikkaisissa asennuksissa; kone, joka valmistaa pystypylväitä mittatoleranssin alarajalla, saa palkkien liittimet kiinnittymään tai sovittamaan löysästi, mikä aiheuttaa sekä kokoonpanoongelmia että rakenteellisia riskejä.

Pystysuoran telinerullan muodostuslinjan tärkeimmät osat

Täydellinen pystysuora telinerullan muodostuslinja koostuu useista peräkkäisistä asemista, joista jokainen suorittaa tietyn toiminnon. Kunkin aseman toiminnan ja laatuindikaattoreiden ymmärtäminen auttaa ostajia arvioimaan koneen tekniset tiedot mielekkäästi.

Decoiler ja suoristus

Decoiler pitää teräskelan – tyypillisesti 1,5–3,0 mm paksu galvanoitu tai maalattu teräsnauha, 80–200 mm leveä profiilin koosta riippuen – ja syöttää sen hallitulla kireydellä linjaan. Hydrauliset paisuntakelaimet sopivat useisiin käämien sisähalkaisijoihin (tyypillisesti 508 mm tai 610 mm) ja kelojen painoihin 5–10 tonniin asti. Suoristuslaite seuraa välittömästi ja käyttää sarjaa offset-teloja poistamaan kelasarjan (käämityksen aiheuttama luonnollinen kaarevuus) nauhasta ennen kuin se tulee lävistysasemaan. Riittämätön oikaisu saa valmiin pystysuoran taipumaan sen pituudelta – virhe, joka aiheuttaa istuvuusongelmia asennuksessa ja voi sulkea tuotteen kuormitustestauksesta.

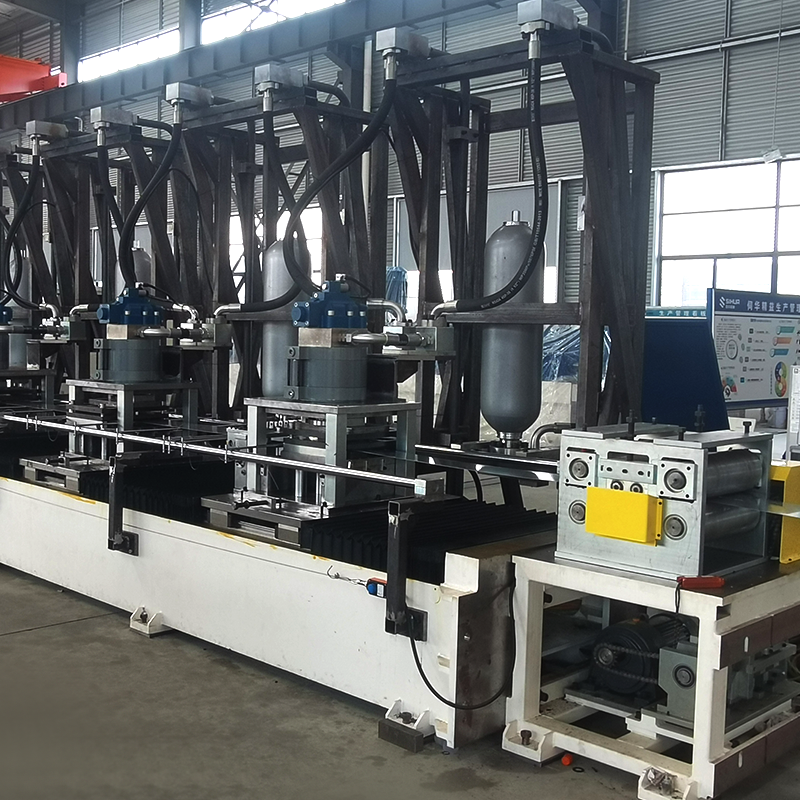

Esilävistyspuristin

Esilävistyspuristin on mekaanisesti vaativin asema pystysuorassa telinelinjassa. Se käyttää servo- tai hydraulikäyttöistä meistisarjaa lävistämään pisaran tai muun liittimen reikäkuvion litteään nauhaan ennen rullamuovauksen alkamista. Lävistys tasaiseen - ennen profiilin muodostamista - on paljon yksinkertaisempaa kuin stanssaus muotoilun jälkeen, ja se eliminoi reikien ympärillä tapahtuvan vääristymän, jonka jälkirei'itys tuottaa. Reiän jaon tarkkuus on tässä kriittinen ominaisuus: parhaat koneet pitävät nousutoleranssit ±0,1 mm , kun taas budjettikoneet voivat sallia ±0,3–0,5 mm, mikä aiheuttaa havaittavissa olevia vaihteluita lavatelineen välillä. Servoohjatut syöttöjärjestelmät saavuttavat tiukemman askeltarkkuuden kuin kampikäyttöiset mekaaniset syöttöjärjestelmät, ja ne ovat vakiona laadukkaissa tuotantokoneissa.

Die materiaalit ja huoltomahdollisuudet vaikuttavat merkittävästi käyttökustannuksiin. 2,0–2,5 mm:n galvanoidun teräksen pisarrei'itysten meistit ja meistit vaativat tyypillisesti teroitusta 500 000-1 000 000 iskun välein teräksen kovuudesta ja pinnoitetyypistä riippuen. Koneet, joissa on työkaluteräksiset (D2 tai vastaavat) meistit ja helposti saatavilla olevat muotinvaihtojärjestelmät, vähentävät seisokkeja työkalujen huoltojaksojen aikana.

Valssaamo

Valssimella on koneen ydin – sarja parillisia tela-asemia, joista jokainen taivuttaa teräsnauhaa vähitellen lähemmäksi valmis poikkileikkausta. Pystysuorat telineprofiilit vaativat tyypillisesti 14–24 valssausasemaa profiilin monimutkaisuudesta ja materiaalipaksuudesta riippuen. Kutakin asemaa käyttää yhteinen akseli tai yksittäiset servomoottorit, ja ne sisältävät ylä- ja alatelat, jotka on tarkkuustyöstetty karkaistusta työkaluteräksestä. Muovausasemien lukumäärällä on merkitystä, koska riittämättömät asemat pakottavat liialliseen taivutukseen kulkua kohti, mikä aiheuttaa takajousta, reunahalkeilua ja mittaepävakautta. Hyvämaineiset koneenrakentajat laskevat tarvittavan määrän asemia teräksen myötölujuuden ja profiiligeometrian perusteella – ostajien tulee pyytää koneita arvioidessaan muotoilusarjasimulaatioita tai valmiita profiilin tarkastusraportteja.

Cut-to-Length -järjestelmä

Telinepylväitä valmistetaan tiettyinä pituuksina – tavallisesti 1 800–6 000 mm tavallisille lavahyllyille – ja ne on leikattava tarkasti muotoiltua profiilia vääristämättä. Lentävät leikkaus- ja stop-and-cut (post-cut) -järjestelmät ovat kaksi tärkeintä lähestymistapaa. Lentävät sakset leikkaavat lennossa samalla kun profiili jatkaa liikkumista, mikä ylläpitää korkeampia tuotantonopeuksia mutta lisää mekaanista monimutkaisuutta. Jälkileikkausjärjestelmät pysäyttävät materiaalin hetkeksi leikkaamista varten, mikä yksinkertaistaa mekanismia, mutta pienentää nopeutta. Hydrauliset tai servokäyttöiset lentävät lentävät leikkurit, joiden pituustoleranssi on ±1 mm, ovat vakiona tuotantoluokan koneissa telineiden pystytuotannossa. Pyörösahan katkaisuyksiköitä käytetään joskus paksummille materiaaleille, joissa leikkausleikkaus jättää epämuodostun päätyprofiilin.

PLC-ohjausjärjestelmä

Nykyaikaiset pystysuorat telinerullan muodostuslinjat ohjataan ohjelmoitavalla logiikkaohjaimella (PLC), jossa on ihmisen ja koneen välinen kosketusnäyttö (HMI). Ohjausjärjestelmä hallitsee tuotantonopeutta, reiän nousun servo-ajoitusta, tavaralajilaskentaa ja tuotantoerätietueita. Valvontajärjestelmän laadulla on suuri vaikutus päivittäisen tuotannon tehokkuuteen -intuitiiviset käyttöliittymät vähentävät asetusaikaa vaihdettaessa pystyprofiilien tai pituuksien välillä, ja kattava vikadiagnostiikka lyhentää vianetsintäaikaa odottamattomien pysähdysten aikana. Siemens, Mitsubishi ja Allen-Bradley PLC:t ovat yleisimpiä alustoja tunnettujen valmistajien laatukoneissa; Edullisten koneiden patentoituja ohjaimia voi olla vaikea huoltaa, jos koneen toimittaja tarjoaa rajoitetusti myynnin jälkeistä tukea.

Profiilivaihtoehdot ja materiaalitiedot

Pystytelinerullakoneet rakennetaan tyypillisesti tietyn profiiliperheen ympärille, vaikka monet valmistajat tarjoavatkin työkalujen vaihtomahdollisuuden tuottaakseen useita profiilikokoja yhdellä linjalla.

Yleiset pystysuorat profiilityypit

Takaisin avoin C-osa sisäänpäin taitetuilla huulilla on maailmanlaajuisesti laajimmin valmistettu teline-pystyprofiili – se tarjoaa korkean lujuus-materiaalisuhteen, yhteensopivuuden tavallisten palkkiliittimien kanssa ja suoraviivaisen rullamuovauksen. Laatikoittaiset (suljetut) pystytuet tarjoavat paremman vääntöjäykkyyden, ja ne on tarkoitettu raskaaseen sisäänajoon ja automaattisiin säilytysjärjestelmiin. Rakenteelliset pilariprofiilit, joissa on monimutkainen monimutkainen poikkileikkaus – yleiset läpiajo- ja työntötelineissä – vaativat enemmän muovausasemia ja monimutkaisempaa työkalua kuin tavalliset C-profiiliprofiilit. Yhdelle profiilityypille määritetty konelinja ei aina ole helposti sovitettavissa toiseen ilman merkittäviä työkaluinvestointeja.

Materiaalin paksuus ja laatu

Vakiohyllyn pystymateriaalin paksuus on 1,5–3,0 mm, ja 1,8–2,5 mm kattaa suurimman osan tuotantomäärästä. Vahvemmat teräslajit – S350GD, S450GD tai vastaavat – antavat ohuemmille materiaalimittaille mahdollisuuden saavuttaa saman kantavuuden kuin paksummilla, vähemmän lujilla vaihtoehdoilla, mikä vähentää materiaalikustannuksia valmistettua pystymetriä kohti. Rullamuovauskone on määriteltävä tuotantoalueen kovimmalle ja paksuimmalle materiaaliyhdistelmälle; 1,5 mm:n pehmeälle teräkselle mitoitetut telat kuluvat ennenaikaisesti ja menettävät mittatarkkuuden, kun 2,5 mm:n lujaa materiaalia käytetään jatkuvasti. Koneenrakentajien tulee toimittaa telamateriaalin kovuustiedot (yleensä HRC 58–62 telojen muotoiluun telinetuotannossa) ja arvioidut telan käyttöikäluvut kohdemateriaalimäärittelyyn.

Tuotantonopeus, kapasiteetin suunnittelu ja linjan konfigurointi

Pystysuorat telinerullalinjat tuottavat tyypillisesti 15–25 metriä minuutissa tavallisille C-profiileille 1,8–2,5 mm materiaalista. Nopeudella 20 m/min ja pylvään keskipituus on 3 000 mm, yksivuoroinen linja tuottaa noin 400 pylvästä tunnissa – tai noin 3 000–3 200 pylvästä 8 tunnin vuorossa, mikä mahdollistaa kelojen vaihdot, työkalujen tarkastukset ja pienet pysähdykset. Yhden vuoron, viiden päivän käytön vuosituotanto lähestyy 750 000 pylvästä, mikä vastaa karkeasti 65 000–80 000 lavahyllyn pystytarvetta lavan korkeudesta ja kokoonpanosta riippuen.

Ostajien tulee laskea tarvittava teho nykyisen ja ennustetun tilausmäärän perusteella ennen koneen nopeuden määrittämistä – 60–70 prosentilla nimelliskapasiteetistaan käyvällä koneella on parempi työkalujen käyttöikä, alhaisemmat hylkäysmäärät ja enemmän huoltovaraa kuin koneella, joka käy jatkuvasti suurimmalla nopeudella. Kokeneiden telinevalmistajien keskuudessa on tavallista määrittää kone, jonka ylikapasiteetti on 30–40 % nykyiseen kysyntään verrattuna.

Linjakokoonpano vaikuttaa myös tehdasasetteluvaatimuksiin. Täydellinen pystysuora telinesarja, joka sisältää kelauksen, suoristimen, lävistyspuristimen, rullamuovausmyllyn ja leikkausjärjestelmän, vie tyypillisesti 20–35 metriä lattiapituudeltaan, ja linjan jalanjälki edellyttää 4–6 metriä leveyttä sekä tilaa kelojen käsittelyä ja valmiiden osien pinoamista varten. Linjat, joissa on automatisoitu pinoamis- ja niputusjärjestelmät, laajentavat jalanjälkeä, mutta eliminoivat manuaalisen käsittelytyön poistumispäässä – merkittävä käyttökustannus huomioon ottaen suuria tuotantomääriä käytettäessä.

Mitä on arvioitava, kun hankitaan pystysuora telinerullamuodostuskone

Rullamuovauksen konehankintapäätöksillä on merkittäviä seurauksia – tuotantolinja edustaa usean vuoden pääomasitoumusta, ja ero hyvin määritellyn ja huonosti määritellyn koneen välillä sekoittuu tuhansien käyttötuntien aikana. Seuraavat arviointikriteerit ovat merkittävimmät.

• Profiilinäytteen tarkastus ennen tilauksen tekemistä: Pyydä tuotantonäytteitä ajettavaksi koneella – tai samanlaisella käyttöön otetulla koneella referenssiasiakkaalla – ja mittaa ne kohdepiirustukseen nähden. Tarkista reiän jako vähintään 10 peräkkäisen reiän poikki, poikkileikkauksen mitat useissa pisteissä pitkin pituutta ja yleinen suoruus. Tietosivun toleranssia koskevat väitteet eivät korvaa mitattuja näytteitä.
• Muotoilurullamateriaalin ja kovuuden sertifiointi: Pyydä muovaustelojen teräslaatu- ja kovuustiedot ja pyydä lämpökäsittelytodistukset. Heikkolaatuisesta työkaluteräksestä valmistetut telat tai puutteellisesti karkaistut telat kuluvat nopeammin ja vaativat useammin vaihtoa, mikä lisää sekä seisonta-aikaa että kulutuskustannuksia koneen käyttöiän aikana.
• Lävistysmuotin vaihtoaika ja työkalukustannukset: Valmistajille, jotka tuottavat useita reikäkuvioita tai pystykokoja, muotinvaihtoaika vaikuttaa suoraan tuotannon joustavuuteen. Pyydä esittely muotinvaihtomenettelystä ja tarkista vaihtolävistys- ja meistisarjojen saatavuus ja hinta valmistajalta. Omat työkalut yhdestä lähteestä peräisin olevan toimittajan kanssa luovat pitkän aikavälin kustannusalttiutta.
• PLC- ja sähkökomponenttien hankinta: Varmista, että tärkeimmät sähkökomponentit – PLC, servokäytöt, HMI – ovat kansainvälisesti tunnustetuilta merkeiltä, ​​joilla on paikalliset huoltoverkot. Kone, jossa on laadukas mekaaninen rakenne, mutta patentoidut tai epäselvät sähkökomponentit luo huoltoriippuvuuden koneenvalmistajasta, joka voi olla kallista ja hidasta, kun ongelmia ilmenee etänä.
• Myynnin jälkeinen tukirakenne: Selvitä selkeästi ennen ostamista, mitä myynnin jälkeistä tukea sisältyy: asennuksen ja käyttöönoton valvonta, käyttäjän koulutuksen kesto, takuuaika ja kattavuus, varaosien saatavuus ja etädiagnostiikkamahdollisuus. Ostajille, jotka sijaitsevat kaukana koneenvalmistajan perustasta, etätuen riittävyys – videoavusteinen vianmääritys, PLC-etäkäyttö – on erityisen tärkeää koneen käyttöiän aikana aiheutuvien seisokkien minimoimiseksi.
• Viiteasiakasvierailut: Pyydä yhteystiedot vähintään kahdelta toimivalta asiakkaalta, jotka käyttävät samaa tai vastaavaa konekokoonpanoa. Koneenrakentaja, joka ei halua tarjota referenssejä, vaatii varovaisuutta; se, joka helpottaa käyntejä tuotantolinjoille, osoittaa luottamusta tuotteensa kenttäsuorituskykyyn.
